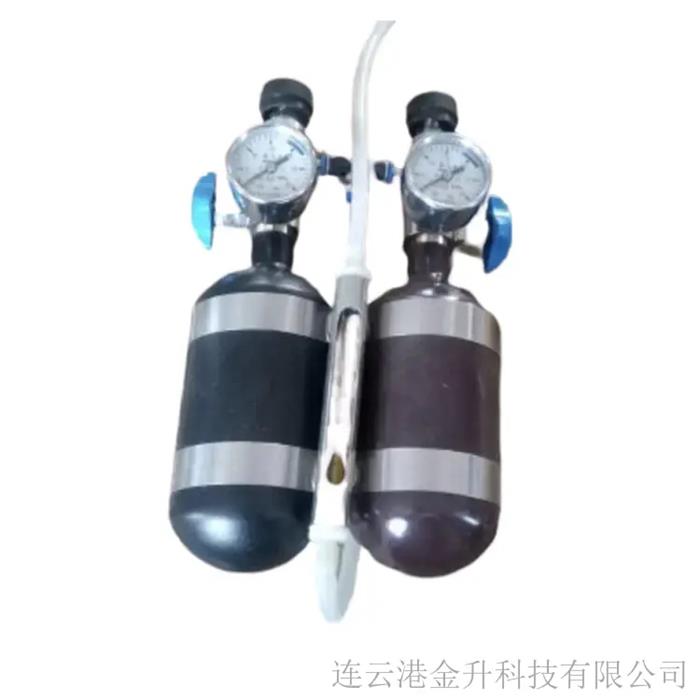

高精密气体流量调校装置JY-BAX-1B
精密气体流量调校装置（瓦斯传感器便携式现场校准仪）JY-BAX-1B
该装置利用减压、限流原理，具有随意增减压力和控制流量、操作简便、安全可靠的特点。与空气中甲烷标准气体配套进行周期检定／校准催化燃烧原理甲烷测定器。
1.由于检测低浓度甲烷仪器的标准气规定流量为160ml/min～200ml/min，以往专用于医用输氧的各类减压阀及流量控制器都过大，需多次减压、限流才能达到使用要求，且流量控制不稳定。本公司自行研制的专用减压、限流阀可一次解决小流量、稳定供气的要求，本装置在旋开压力表开关后，阀体输出的流量为350ml/min±20ml/min，当使用空气瓶校准仪器零点时，不使用流量计，用户将出气孔的胶管直接插到传感器输入口，向左或右旋转出气口可调350ml以下流量。
2.本装置所采用高压气瓶为特制铝合金复合气瓶，除重量比普通钢瓶轻40%以外，其内胆的氧化膜有较高耐腐蚀性，因此适用甲烷标准气样长期存放不变质。
3.按设计要求，用于井下的调校装置气瓶容积为0.7L，在压力为12Mpa的条件下，装置以200ml/min流量供气连续时间可长达六小时，按每支传感器供气时间按90s计，理论上一瓶气可调整240个传感器，可满足多次下井调整需要。
4.本装置配备了坚固的工具箱，井下使用时，备用的背带可使气瓶悬挂在被调仪器的附近，尽量使流量计与地面垂直，保证供气流量精度。
5.按规定，井下调校传感器和断电仪的装置由两个气瓶组合，一瓶新鲜空气，一瓶1－2%CH4甲烷标准气。按照使用条件不同，1%CH4一般用于校正传感器的报警点和断电仪的复电功能，如有必要可增加一单瓶1.5－2%CH4气样以校正上述仪器的断电点及线性。
6.用于地面的调校装置可使用单瓶或双瓶组合，也可按用户要求提供更大容积的气瓶，例1.5L、2.0L等。按规定，用于地面调整仪器的气样应有四种，即0.5、1.5、2.0、3.0% CH4，2.0% CH4用于测试仪器反应速度，其余三种用于仪器的线性。
