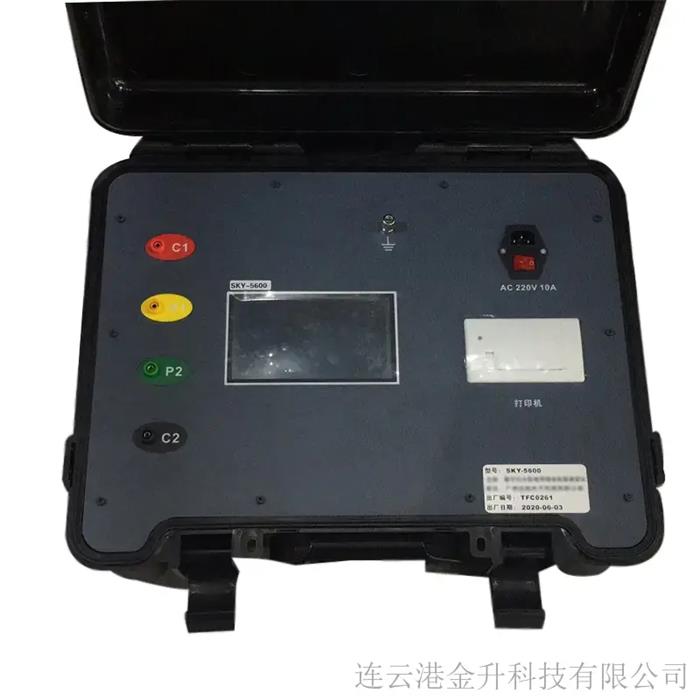

BOTE（博特）SKY-5600大型地网接地电阻测试仪
一、特性
SKY-5600数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
SKY-5600数字式大型地网接地电阻测试仪输出*高开路电压可达400V，*大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值，大屏显示一目了然。同时存储100组数据，电阻测量范围：0.000Ω～2000Ω。可通过热敏打印机打印出测量数据。
SKY-5600大型地网接地电阻测试仪由主机、测试线、接地棒等组成，具有历史数据读取、查阅、保存、打印等功能。
二、量程及技术规（BOTE（博特）SKY-5600大型地网接地电阻测试仪）
功 能 接地电阻测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量
接地阻抗 0.000~2000Ω 精度：±0.5%FS±5dgt *小分辨率：0.001Ω
土壤电阻率测量 0.000~999KΩm *小分辨率：0.001Ωm
跨步电压测量、分布电势测量、接触电压测量 0~400V *小分辨率：0.001V
阻抗角测量（弧度） 0~360.0° 分辨率：0.1°
额定测量功率 2000W
抗干扰能力 抗工频50Hz电压50V
基准条件 23℃±5℃，70%rh以下 (辅助接地电阻20Ω±10%，对地电压＜10V)
电 源 AC 220V 10A (50Hz)
背 光 可调节背光亮度
测量方式 四线测试、三线测试、两线测试
测量方法 接地阻抗：额定电流法，
短路测试电流 1A、2A、3A、4A、5A(5档设置)
土壤电阻率电极间距范围 可设定1m～100m
测试频率 45Hz、55Hz、自动双频可选
短路*大电流 AC 5A±10% 正弦波
空载*大电压 AC 400V±10% 正弦波
显示模式 7寸触控彩屏
